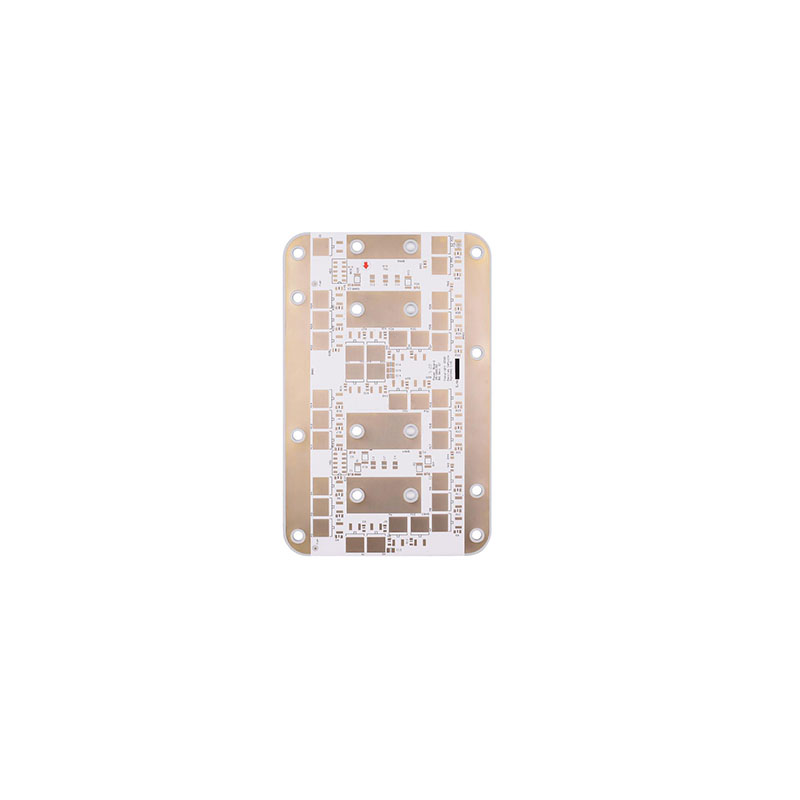

इलेक्ट्रिक कार ड्राइव सिंगल साइडेड एल्यूमिनियम पीसीबी

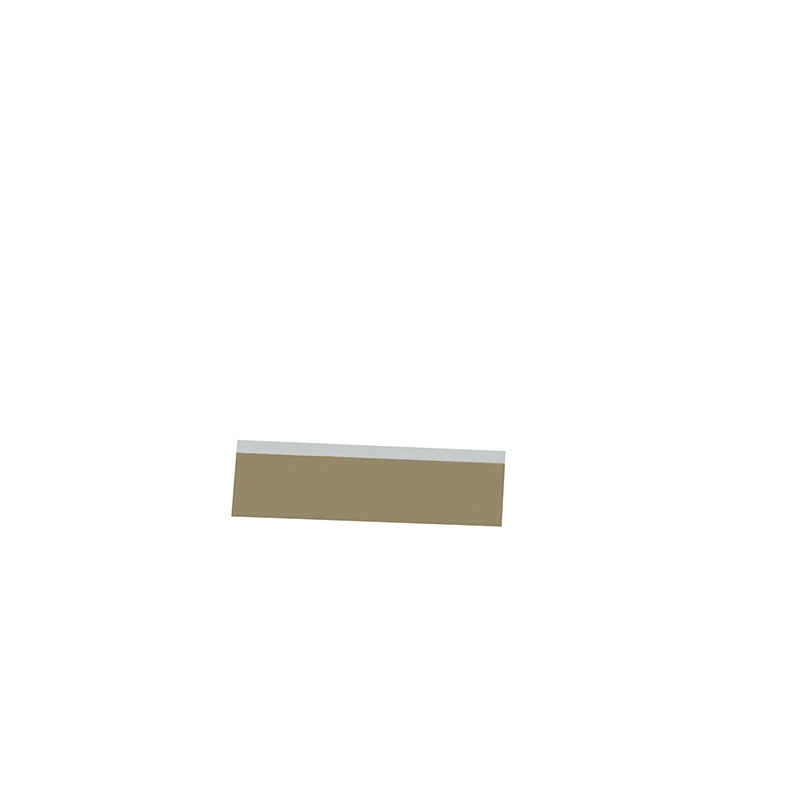

हुआरकांग की इलेक्ट्रिक कार ड्राइव सिंगल साइडेड एल्यूमीनियम पीसीबी में उत्कृष्ट गर्मी लंपटता डिजाइन, बड़े क्षेत्र के थर्मल पैड और 2मिली सतह विसर्जन सोने की प्रक्रिया डिजाइन है, जो एक विशेष रूप से तैयार की गई इन्सुलेटिंग परत (थर्मल चालकता: 8W/m.k) के साथ संयुक्त है, यह आपको गर्मी की अनुमति देता है- विलुप्त होने वाली एमओएस ट्यूब बोर्ड की सतह पर अधिक सटीक रूप से फिट हो सकती है, और उत्पन्न गर्मी ऊर्जा को तेजी से गर्मी फैलाने वाली एल्यूमीनियम परत में स्थानांतरित किया जाता है, जिससे उत्पाद की सेवा जीवन बढ़ जाती है।

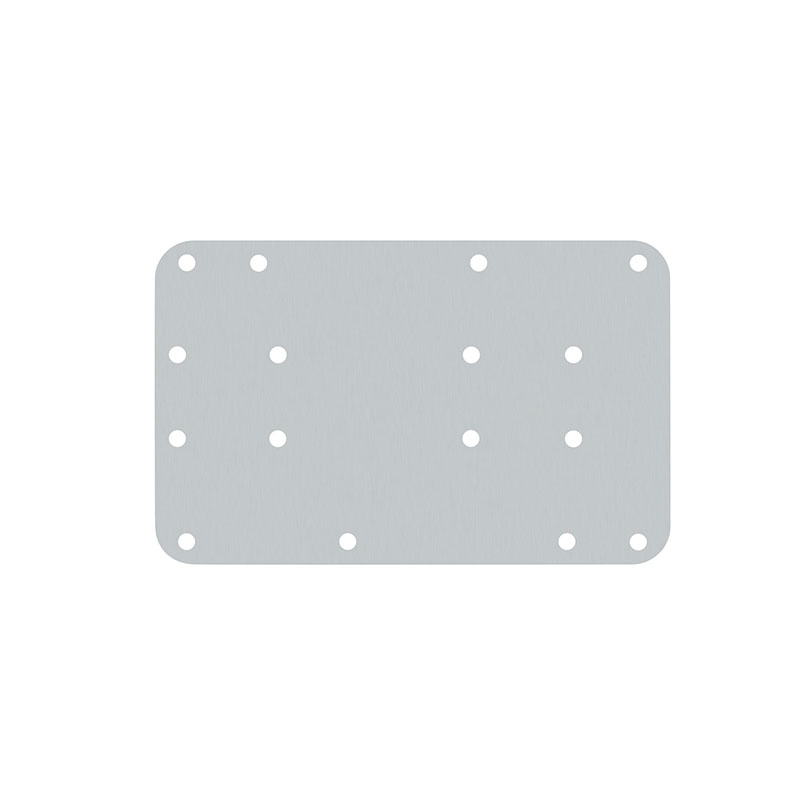

इलेक्ट्रिक कार ड्राइव सिंगल साइडेड एल्युमीनियम पीसीबी अधिक ऑपरेटिंग करंट का सामना करने के लिए ग्राहक की डिज़ाइन आवश्यकताओं को पूरा करने के लिए 4OZ लाइन कॉपर मोटाई का उपयोग करता है। लेजर मोल्डिंग का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि घटकों की ऑफसेट सहनशीलता को ±0.075 मिमी तक नियंत्रित किया जा सकता है, जिससे पोजिशनिंग फ्लैट-हेड स्क्रू को बोर्ड में पूरी तरह से एम्बेड किया जा सकता है। लेज़र-निर्मित छेद के पीछे छिद्रण के कारण कोई धातु का छेद नहीं होता है या छेद के किनारे का विरूपण नहीं होता है, जिससे गर्मी फैलाने वाली एल्यूमीनियम प्लेट सबसे बड़े क्षेत्र के साथ हीट सिंक से संपर्क कर सकती है, जिससे तेजी से गर्मी संचालन की अनुमति मिलती है। वेल्डिंग पैड को विसर्जन सोने से उपचारित किया जाता है, जो वेल्डिंग पैड के लिए अधिक फायदेमंद होता है और पैच फैक्ट्री में झूठी सोल्डरिंग और झूठी वेल्डिंग को रोकता है।
